Faresin S100

Faresin S100, čelična modularna zidna oplata za izvedbu zidova, temelja i stupova uz glatku, vidljivu površinu betona. Brza montaža, visoka nosivost i prilagodljivost svakoj debljini zida.

Sustav Faresin S100

Crvena Faresin oplata s kutijastim čeličnim okvirom debljine 10 cm omogućuje izvedbu zidova i ostalih betonskih konstrukcija uz znatno smanjenje troškova izvedbe i montaže. Paneli se sastavljaju paralelno – okomito ili vodoravno – i tvore oblik zida koji se izvodi.

Povratne navojne šipke i pločice jamče savršeno brtvljenje tijekom betoniranja, do maksimalnog tlaka 80 kN/m² (60 kN/m² iznad 3 m). Čelična struktura ojačana je rebrima, a fenolna šperploča od 18 mm finskog drva omogućuje izvedbu savršeno glatkih zidova vidljive površine.

Glatki zidovi vidljive kvalitete – fenolna šperploča 18 mm (finsko drvo)
Bilo koja debljina zida – kombinacijom panela, jolly elementa i kompenzacija
Brza i sigurna montaža uz uštedu na izvedbi i montaži
Visine modula 300 i 150 cm, širine panela 200–2000 mm

Kutovi, platforma i pribor

Kutovi: jolly element 300×30 cm omogućuje unutarnji kut od 90°; vanjski kut od 90° postiže se kombinacijom panela i kompenzacija, čime je moguća bilo koja debljina zida. Za kutove manje ili veće od 90° koriste se zglobni kutevi – unutarnji i vanjski.

Radna platforma: servisna konzola široka 60 cm i visoka 100 cm, nosivosti 150 kg/m², s razmakom konzola od 2 m.

Tehničke specifikacije

10 cm debljina okvira

80 kN/m² maks. tlak betona

18 mm finska fenolna ploča

300 cm visina modula

Okvir	kutijasti čelik, debljina 10 cm
Maks. tlak betona	80 kN/m² (60 kN/m² iznad 3 m)
Oplatna ploča	fenolna šperploča 18 mm (finsko drvo)
Površina betona	glatka, vidljiva
Spajanje	stezaljka za poravnanje / klin + navojne šipke
Visine modula	300 i 150 cm
Širine panela	200 – 2000 mm
Proizvođač	Faresin (Italija)

PRIMJENE

Što sve možete izvesti sustavom Faresin

Jedan modularni sustav za gotovo sve betonske konstrukcije – od zidova i stupova do liftovskih okana i potpornih zidova uz teren.

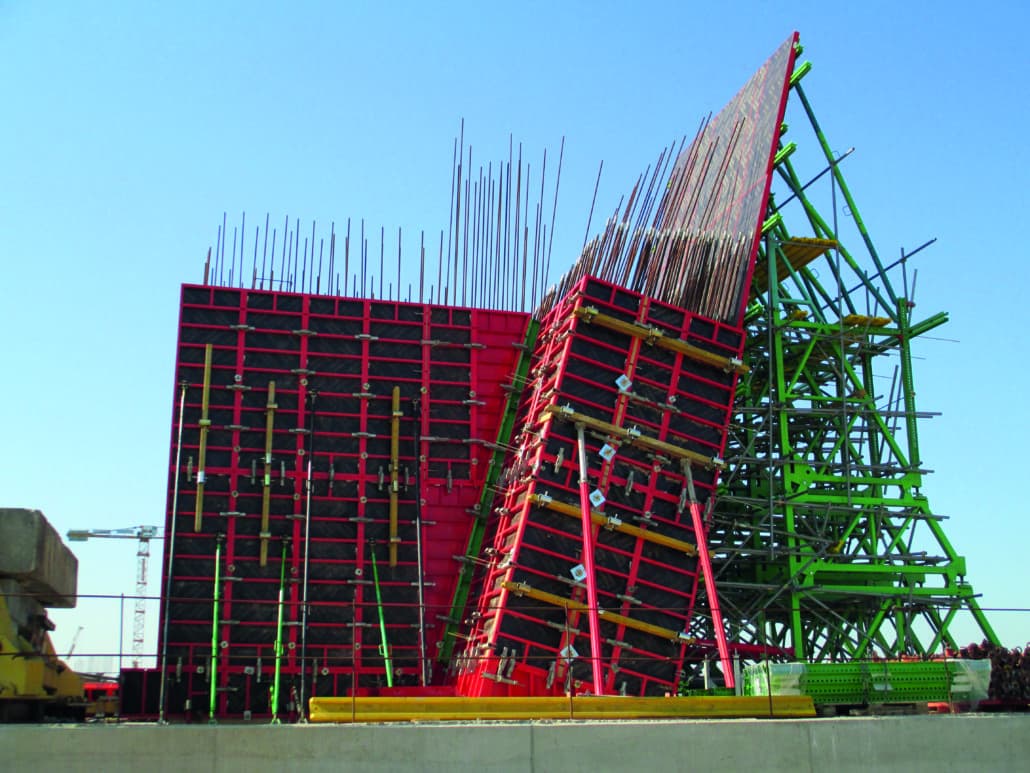

Zidovi

Osnovna primjena sustava S100 – ravni zidovi bilo koje debljine i visine, glatke vidljive površine. Paneli se slažu okomito ili vodoravno i spajaju stezaljkama, uz kompenzacije kojima se postiže bilo koja debljina zida.

Sustav za lift

Sustav za liftovska okna i vertikalne jezgre. Četiri dvostruko konusna kutna bloka omogućuju jednostavnu demontažu – dovoljno je međusobno pomaknuti blokove u kutovima za skidanje oplate i njezinu ponovnu upotrebu u sljedećem ciklusu betoniranja.

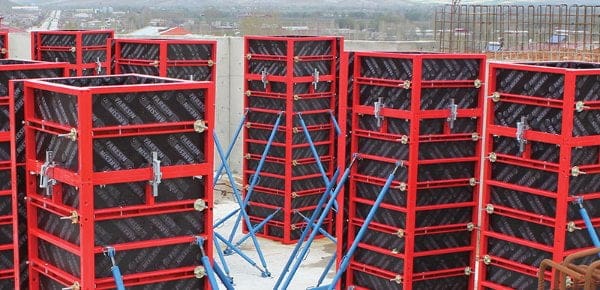

Stupovi

Oplata za stupove uz vrlo malo pribora i brzu, intuitivnu montažu. Sustav je prepoznatljiv po panelima s navojnim šipkama (DIW) koje izlaze bočno: šipka prolazi kroz panel, a pločica s maticom priteže susjedni panel uz rub i tako zatvara kut stupa – bez posebne kutne oplate. Četiri se panela jednostavno preklope „vjetrenjačasto” i stup je sklopljen.

Za vanjske kutove od 90° koristi se fiksni kut za stup (stupovi visine do 3 m), a za zakošene bridove plastični profil za smuh od 45°. Presjek stupa prilagođava se kombinacijom panela i kompenzacija. Za velik broj stupova dostupna je i namjenska višeperforirana laka oplata s promjenom presjeka u koraku od 5 cm (od 15 × 15 do 60 × 60 cm), kao i oplata za okrugle i čelične stupove.

Penjajuća (rampantna) oplata

Penjajući (rampantni) sustavi s konzolama i radnim platformama za sigurno betoniranje visokih vertikalnih zidova i jezgri. Optimiziraju dinamiku gradnje na visokim objektima i infrastrukturi – sigurno, upravljivo i pouzdano.

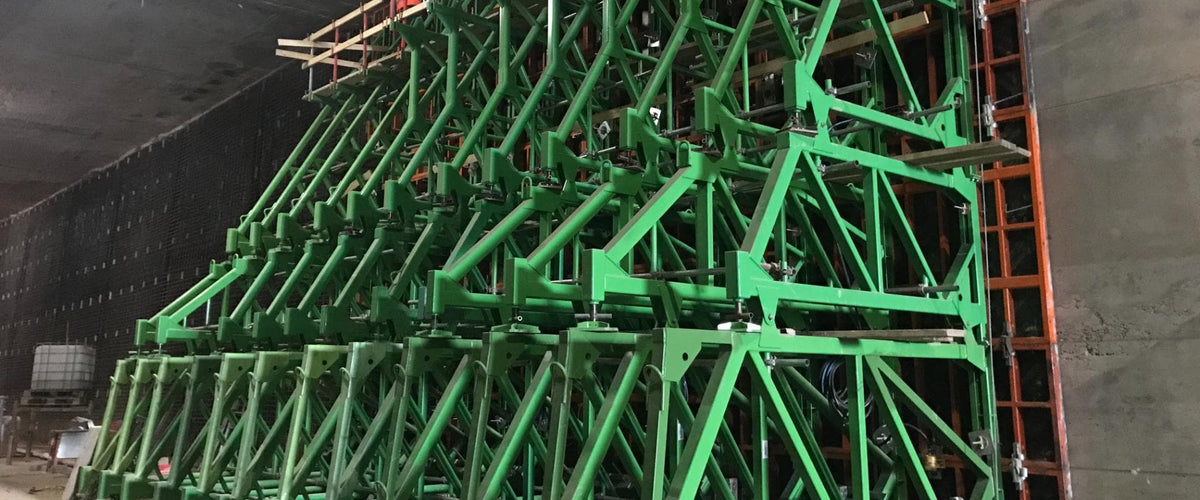

Jednostrana oplata

Jednostrana oplata za betoniranje uz teren – potporni zidovi visine od 3 do 8 m, u lakoj i teškoj izvedbi. Idealno za temeljne i potporne konstrukcije gdje je dostupna samo jedna strana zida.

O proizvođaču – Faresin

Faresin je osnovan 1973. godine u Breganzi (Vicenza, Italija) i danas je jedan od vodećih europskih proizvođača metalne oplate za stambenu, industrijsku, komercijalnu i infrastrukturnu gradnju. Oplata je u cijelosti proizvedena u Italiji, po najvišim standardima kvalitete.

Faresin je najpouzdaniji proizvođač zidne i stropne oplate u Italiji, a Buildy Up je jedini službeni distributer Faresin oplata na području Republike Hrvatske – uz stručnu podršku pri odabiru, projektiranju i prodaji sustava.

Dokumentacija

Katalog(PDF) Upute za montažu(PDF, ENG) Upute za kuke(PDF, ENG) Upute za lift(PDF, ENG) Upute za stupove(PDF, ENG)

Zainteresirani za sustav Faresin S100?

Javite nam se za ponudu ili tehničku podršku pri odabiru i projektiranju oplate za vaš objekt.
