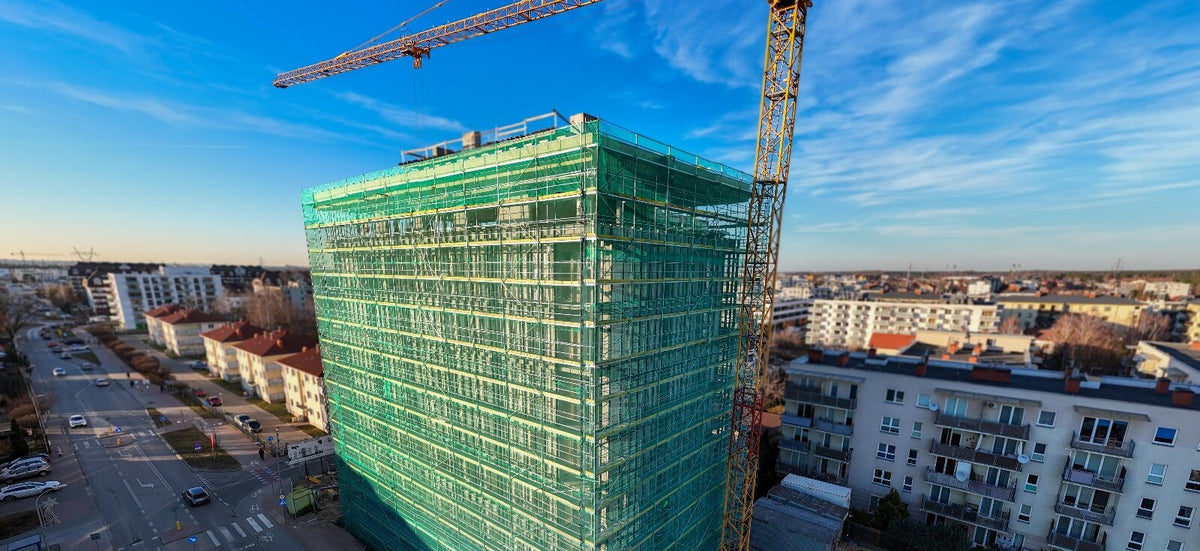

Fasadna skela 74 cm
Uska okvirna fasadna skela radne širine 74 cm, kompatibilna sa sustavom Plettac. Brza je za montažu i idealna ondje gdje nema mjesta za široku skelu, na uskim prilazima, u dvorištima i pri radovima na fasadama i obnovama.
Dostupna je u dvije izvedbe, u toplo pocinčanom čeliku i u aluminiju. Aluminijski okvir 200 cm teži 8,5 kg umjesto 17,5 kg, pa je montaža brža, a prenošenje materijala po gradilištu lakše. Uz osnovne elemente nudimo i svu dodatnu opremu (konzole, prolazne okvire, rešetkaste nosače, itd.).
Tehničke specifikacije
| Radna širina | 74 cm |
|---|---|
| Visine okvira | 200 · 150 · 100 · 50 cm |
| Duljine polja | 0,74 · 1,10 · 1,50 · 2,00 · 2,50 · 3,00 m |
| Profil cijevi okvira | Ø 48,3 × 2,7 mm |
| Izvedba | toplo pocinčani čelik ili aluminij |
| Težina okvira 200 × 74 cm | 17,5 kg čelik · 8,5 kg aluminij |
| Podnice | čelične, čelične ojačane i drvene 32 cm · aluminijske i alu sa šperpločom 64 cm |
| Klasa opterećenja | 3 (2 kN/m²) |
| Norme | EN 12810, EN 12811 |
| Certifikati | TÜV NORD, RISE, SINTEF, EMI |
SUSTAV
Elementi sustava
Svi elementi uske fasadne skele 74 cm, u čeličnoj i aluminijskoj izvedbi.
Okvir čelični 74 cm
Toplo pocinčani čelik, cijev Ø 48,3 × 2,7 mm. Visine 200, 150, 100 i 50 cm. Okvir 200 × 74 cm teži 17,5 kg.
Okvir aluminijski 74 cm
Ista geometrija u aluminiju. Okvir 200 cm teži 8,5 kg, upola manje od čeličnog.
Prolazni okvir
Otvor za pješački ili kolni prolaz ispod skele, 220 × 150 i 220 × 180 cm.
Prečka i dijagonala
Prečka Ø 38 × 1,8 mm postavlja se na trnove okvira bez alata. Dijagonala Ø 48,3 × 2,0 mm ukrućuje skelu po visini.
Podnica čelična
Pocinčana, s perforiranom protukliznom površinom. Širina 32 cm, duljine 0,74 do 3,00 m.
Podnica čelična ojačana
Pojačana izvedba za veća opterećenja i intenzivniju upotrebu. Širina 32 cm.
Podnica drvena
Masivna smreka lijepljena iz tri elementa, s čeličnim okovom na krajevima. Širina 32 cm.
Podnica aluminijska
Aluminijski profil širine 64 cm.
Podnica aluminijska sa šperpločom
Aluminijski okvir s protukliznom šperpločom. Širina 64 cm.
Podnica sa otvorom i ljestvama
Prolaz između etaža kroz otvor u podu, s ugrađenim ljestvama. Duljine 2,50 i 3,00 m.
Ograda dvostruka aluminijska
Dvije prečke u jednom elementu, za polja 2,50 i 3,00 m. Brža montaža etaže.
Bočna ograda
Zatvara krajnje polje skele, širina 74 cm.
Rubna daska
Smrekova daska visine 15 cm, sprječava pad alata i materijala.
Bočna rubna daska
Bočni završetak etaže, širina 74 cm.
Stupić ograde
Nosi ogradu na najvišoj etaži. Čelični ili aluminijski, visine 1,0 i 2,0 m.
L okvir
Zamjena za stupić ograde, ujedno drži podnice na mjestu. Čelični ili aluminijski, visine 1,0 i 2,0 m.
Završni okvir
Zatvara najvišu etažu skele i nosi ogradu na zadnjem katu.
Konzola
Proširenje radne platforme u širinama 32, 64 i 74 cm, s vanjske ili unutarnje strane skele.
Rešetkasti nosač
Premošćuje prolaze i otvore u skeli. Cijev Ø 48,3 × 3,2 mm, visina 45 cm, čelični ili aluminijski.
Podesiva stopa
Početni element montaže, služi za izravnavanje terena.

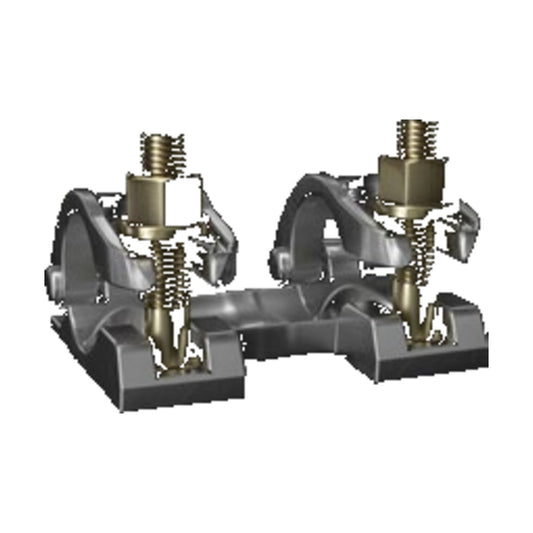

Spojnice
Fiksne i rotirajuće spojnice za spajanje cijevi i sidrenje na objekt.
Sidro za skelu
Prenosi opterećenje sa skele na objekt. Pocinčano, duljine od 0,30 do 2,00 m.

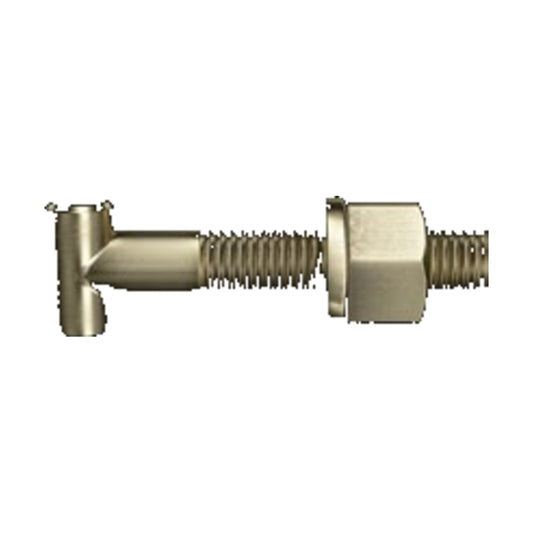

Vijak za sidro
Sidreni vijak koji prihvaća sidrenu cijev.
Aluminijske stepenice
Vanjsko stubište za brzu i sigurnu vertikalnu komunikaciju. Duljine 2,50 i 3,00 m.
Rukohvat za stepenice
Vanjski i unutarnji rukohvati uz stubište.
Početna traverza
Povezuje početne stope na tlu i postavlja prvi red okvira. Čelična ili aluminijska.

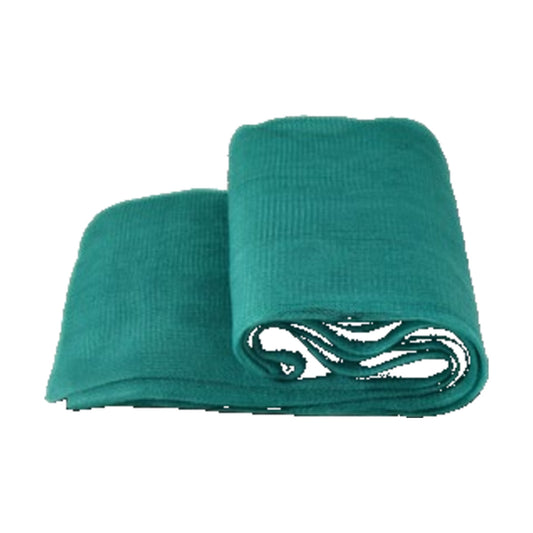

Zaštitna mreža
Mreža za oblaganje skele, štiti okolinu od prašine i sitnog otpada.
Cerada
Nepropusna cerada za zaštitu gradilišta od kiše i vjetra.
